琦琦自動化QQE-680全自動PCBA洗板機;是一款在線式全自動PCBA板專用清洗機，適用于傳統洗板水，無需人工接觸清洗劑，該設備把PCB板傳輸技術和毛刷清洗技術相結合，前后左右各個方向多道刷洗，清洗無死角，確保PCBA板達到潔凈要求。適合單面PCBA板焊接面的清洗，不會潤濕正面元件。

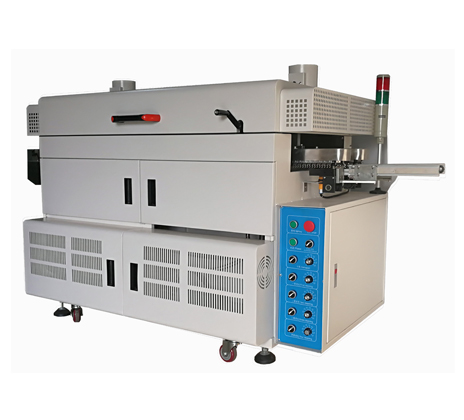

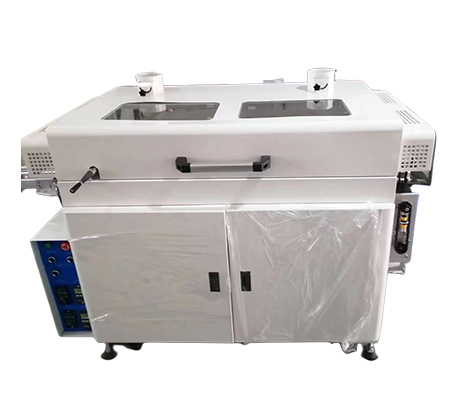

設備外觀圖
深圳市琦琦自動化設備有限公司
地址：深圳市寶安區沙井鎮共和第一工業區A區第5棟
聯系人：陳玲紅
電話：13410433179
傳真：0755-23223746
網址：http://www.qxpazpw.cn
概述
琦琦自動化QQE-680全自動PCBA洗板機；是一款在線式全自動PCBA板專用清洗機，適用于傳統洗板水，無需人工接觸清洗劑，該設備把PCB板傳輸技術和毛刷清洗技術相結合，前后左右各個方向多道刷洗，清洗無死角，確保PCBA板達到潔凈要求。適合單面PCBA板焊接面的清洗，不會潤濕正面元件。
1.本機主要特點
? 本機獨有的機身結構，性能穩定，清洗效果理想干凈。
? 專用于錫珠、助焊劑痕跡及抓紋之清理。
? 進口防靜電刷，不會產生靜電，不會傷害PCB板。
? 適用于有板邊的PCB板（距離最少1.5mm），寬度10-300mm，加厚型彈片爪確保運輸中PCB板不會移位。
? 清洗劑自動涂覆系統：保證PCB板焊接面能均勻涂覆洗板水，不影響其他零件的表面。
? 圓盤刷+二道滾筒：確保PCB板各個方向清潔到位，無死角。
? 清潔毛刷高度，轉速（無級變速）均可調整，適應不同程度的清洗需求 。
? 工作所產生的廢棄物自動匯聚在機器下部的過濾箱內，方便清理。
? 采用高品質電子調速電機驅動，電機速度無級可調，經久耐用。
? 采用220伏供電。使用方便。
? 采用品牌電器，控制系統，確保控制系統具有可靠性和穩定性。
? 采用模塊化控制。
2.整機技術參數
| 技術參數： (可定制) | |
| PCB板最大尺寸 | 300mm(W) x 300mm(L) （含載具） |
| 外部尺寸 | L1750*W820*H980±2mm |
| 涂覆滾筒尺寸 | φ95*L310mm （進口防靜電毛刷） |
| 圓盤刷尺寸 | φ310*H30mm （進口防靜電毛刷） |
| 0主軸轉速 | 0-500轉/分鐘（無級變速） |
| 工作電壓 | 220V 50HZ |
| 功率 | 0.5（KW） |
| 傳送速度 | 0.05～1.8m/min（無級變速） |
?
3.清洗工藝流程及工藝參數
? 清洗工藝流程
入料 → 一級毛刷清洗 → 二級圓盤式刷洗 → 三級毛刷清洗 →四級圓盤式刷洗
? 工藝參數
| 項目 | 工藝名稱 | 清洗介質 | 清洗時間 | 清洗方式 | 清洗箱 | 備注 |
| 1 | 一級清洗 | 清洗劑 | 按需求 | 滾筒刷（磨料） | 特殊SUS304 | |
| 2 | 次一級清洗 | 清洗劑 | 按需求 | 滾筒刷（磨料） | 特殊SUS304 | 針對頑固污漬 |
| 3 | 二級干洗 | --- | 按需求 | 圓盤刷（棕毛） | 特殊SUS304 | |
| 4 | 三級清洗 | 清洗劑 | 按需求 | 滾筒刷（磨料） | 特殊SUS304 | |
| 5 | 四級干洗 | --- | 按需求 | 圓盤刷（棕毛） | 特殊SUS304 |
4.清洗結構和功能
? 設備結構：包括上料接駁機構，運輸機構，毛刷清洗系統，循環過濾系統，風干系統，PLC程序控制器，等自動化控制系統等組成。各系統均為獨立模塊式設計，操作簡單，維護方便。
? 整機通過 PLC實現自動化控制,功能齊全，同時具備全自動、手動兩種操作模式。自動模式為（經濟運行模式），可大幅降低清洗劑和電能的消耗。
? 圓盤刷和滾筒刷同時對 PCB 板底部進行前后左右全方位清洗，清洗無死角。
? 清洗模塊 配備完全密閉的三級自動循環過濾系統，連續過濾清洗后來污漬，使清洗液始終保持在高水平的活性狀態，清洗液循環利用。
? 清洗液箱配備低液位報警和超限液位報警功能。
? 風干裝置，通過風扇作用在清洗后的 PCB 板上，使其表面迅速干燥。
? 濕洗模塊和干洗模塊的電機獨立,可獨立調節速度.獨立調節高度。適合各種PCB板的清洗工藝。
? 一級，次一級毛刷濕洗模塊：一級，次一級毛刷清洗模塊，包含兩組磨料刷，兩組噴淋管路，逆向旋轉對PCB板進行刷洗，清洗液回流至循環系統。
? 一級干洗模塊：包含一組圓盤棕毛刷，逆向旋轉對PCBA板進行清洗。
? 二級濕洗模塊：包含一組滾筒磨料毛刷，一組噴淋管路，逆向旋轉對PCBA板進行刷洗，清洗液回流至循環系統。
? 二級干洗模塊：包含一組圓盤棕毛刷，正向旋轉對PCBA板進行清洗。
6.液位控制裝置
? 當清儲液箱中的液面下降到低位液位警戒線時，液位控制器會發出報警信號，提示人工進行補液。
7.進料結構與傳送運輸系統
? 與運輸導軌同步的入板裝置，入料方便順暢
? 運輸采全程可視化，可清楚地觀察 PCB 板在機器內部的運行情況
8.循環過濾系統
清洗槽→儲液槽→初級過濾→沉淀池→儲液池→循環泵→返回清洗槽反復循環使用。
9.控制系統
? 控制模式:分為 《手動運行/智能化經濟運行》 兩種
1.手動運行模式：可手動逐個完成各系統功能
2.智能化經濟運行模式：當機器內無PCBA板通運時，系統會自動進行判斷，此時清洗毛刷, 水泵進入停止?fàn)顟B(tài)。清洗液循環系統進入全密閉狀態。
10.機器安裝
? 設備安裝預留空間：流水線單邊三個人工工位
? 供電要求：
電源電壓：AC 220V
電壓波動范圍：220V±10%
頻率及波動范圍：50Hz±1Hz
11. 易損件明細表
| 項目 | 名稱 | 規格，型號 | 數量 | 單位 | 備注 |
| 1 | 鏈爪 | 雙勾爪 | 300 | 個 | |
| 2 | 初級過濾 | 海棉+不銹鋼濾網 | 1 | 個 | |
| 3 | 防靜電滾筒毛刷 | φ95*L310mm | 3 | 個 | |
| 4 | 防靜電圓盤毛刷 | φ310*H30mm | 2 | 個 |
關鍵配件的型號與品牌
| 機器型號 | 琦琦自動化QQE-680 |
| 控制系統 | 三菱 |
| 運輸馬達、牙箱 | 臺灣臺力 90W |
| 洗板馬達一 | 臺灣臺力 300W |
| 鏈爪 | 專用洗板雙鉤爪 厚度2.0mm |
| 洗板馬達二 | 臺灣臺力 180W |
| 內循環水泵 | 臺灣 ShiYuAn |
| 清潔毛刷 | 進口防靜電毛刷 |
| 涂覆毛刷 | 進口防靜電毛刷 |
| 電磁閥 | 亞德克 |
| 調節閥、接頭等 | 優質國產 |
| 中間繼電器 | 正泰 |
| 軸承座 | TR |
| 軸承 | NTN |
| 光電開關 | FOTEK |
| 接近開關 | OMRON |
| U型測速光眼 | OMRON |
| 空氣開關/總開關 | 正泰 |
| 交流接觸器 | 正泰 |
| 按鈕開關 | 正泰 |
| 隨機附件 | 工具箱/易損件/說明書/電路圖/送貨清單 |
