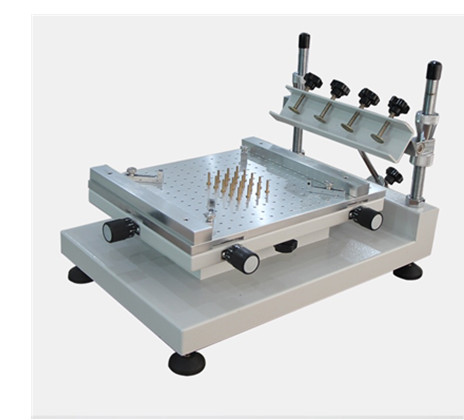

產品特點：
1. 組合式萬用工作臺，蜂窩定位板可依PCB大小設定支撐頂針位置；
2. 定位工作臺面可X軸、Y軸、Z角度精密微調，方便快速精確對正；
3. 單、雙面PCB均可印刷；
4. 可選擇與印刷機相同的平臺，單雙面板定位方便靈活性極高，確保印刷精度。
5. 印刷網板可旋轉45度，且重復精度極高，可與機器媲美。
6. 校版方式采用鋼網移動，并結合印刷平臺的X、Y軸微調校正，方便快捷。
7. 機架采用加厚方通制作，選材上等，結實牢固，經久耐用。
8. 鋼網支架采用螺旋絲桿上下可調高度，方便控制PCB厚度。
9. 可根據客戶不同大小的PCB制訂各種尺寸的機型。
技術參數:
型 號 | QQYST-3040 | QQYST-3060 | QQYST-30120 | ||
外形尺寸(L*W*H) | 560*390*350 mm | 740*370*350 mm | 1340×370×350 mm | ||
平臺大小 | 300*400 mm | 300*600 mm | 300×1300 mm | ||
PCB大小 | 250*400 mm | 250*550 mm | 250×1250 mm | ||
適用模板尺寸 | 370*470 mm | 420*680 mm | 420×1450 mm | ||
印刷速度 | 人工控制 | ||||
PCB厚度 | 0~100mm | ||||
PCB微調范圍 | Front/Side +10mm | ||||
印刷平臺高度 | 180mm | ||||
重復精度 | ±0.01mm | ||||
PCB定位方式 | 外形Outside/基準孔 | ||||
重量 | Approx.40Kg | Approx.55Kg | Approx.70Kg | ||
